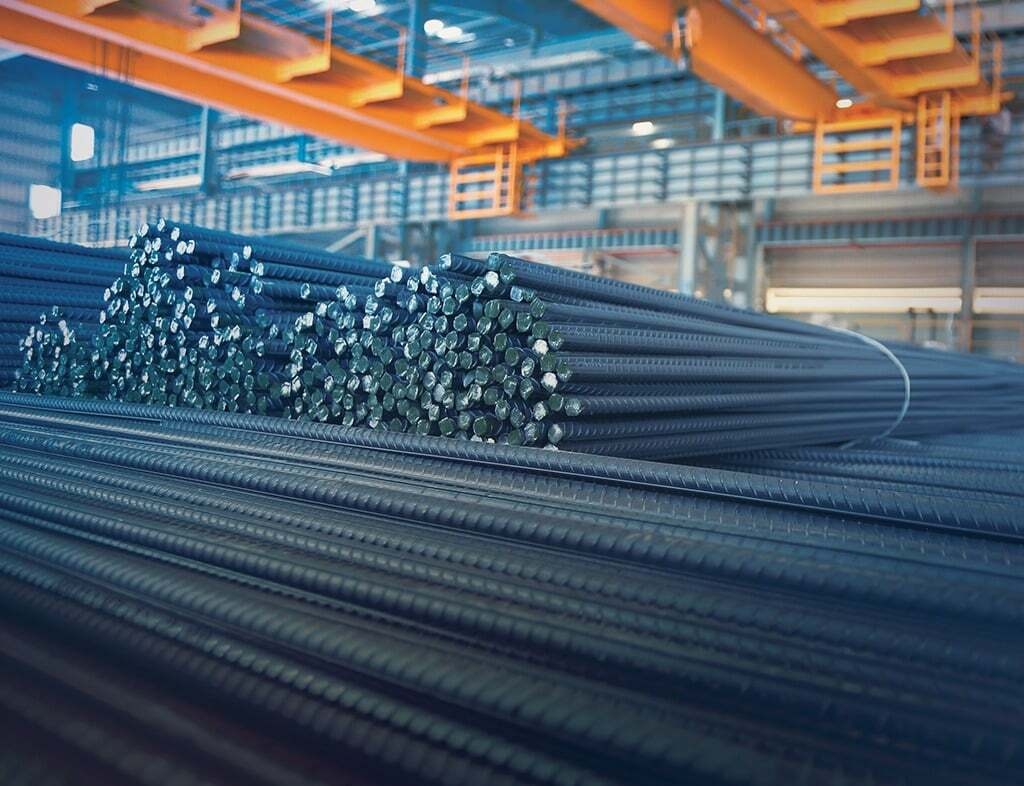

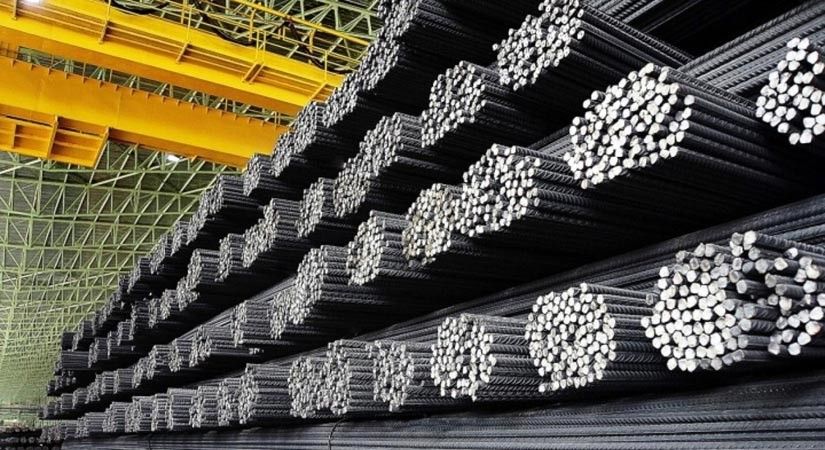

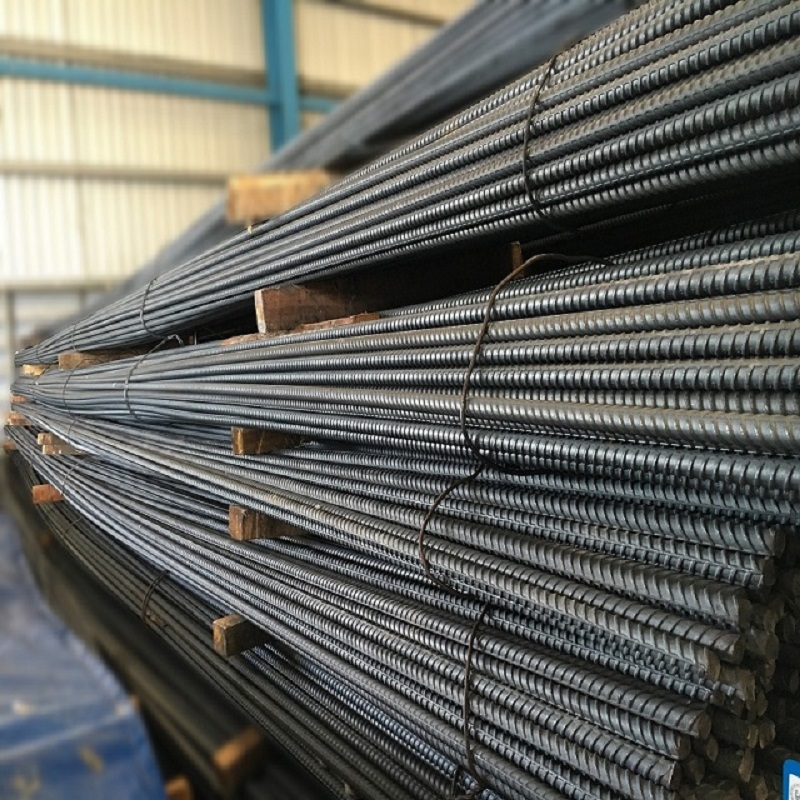

विकृत स्टील बार

विवरण:

विकृत स्टील बार एक प्रकार का मजबूत स्टील बार होता है जिसमें कंक्रीट के साथ बंधन को बढ़ाने के लिए पसलियों, खांचे या इंडेंट का फर्श नमूना होता है। इनका उपयोग इमारतों, पुलों, सड़कों, बांधों और सुरंगों जैसे कई विकास और संरचनात्मक अनुप्रयोगों के लिए किया जाता है।

संपत्ति एवं विशिष्टता:

1. उच्च तीव्रता

2. अच्छी प्लास्टिसिटी और कठोरता

3. आसान प्रसंस्करण

4. कंक्रीट के साथ घर्षण अधिक होता है




विकृत स्टील बार की विशिष्ट आवश्यकताओं को आयात और निर्यात व्यापार अनुबंध में निर्दिष्ट किया जाना चाहिए। आम तौर पर, इसमें मानक ग्रेड (प्रकार कोड), स्टील बार का नाममात्र व्यास, नाममात्र वजन (द्रव्यमान), निर्दिष्ट लंबाई और उपरोक्त संकेतकों का सहनशीलता मूल्य आदि शामिल होना चाहिए।

हमारे देश के मानक 6, 8, 10, 12, 16, 20, 25, 32, 40, और 50 मिमी के नाममात्र व्यास के साथ विकृत स्टील बार श्रृंखला की सिफारिश करते हैं। आपूर्ति की लंबाई को दो प्रकारों में विभाजित किया गया है: निश्चित लंबाई और दोहरी लंबाई। मेरे देश के निर्यातित स्टील बार की निश्चित लंबाई चयन सीमा  6 से 12 मीटर है, और जापानी विकृत स्टील बार की निश्चित लंबाई चयन सीमा 3.5 से 10 मीटर है। यदि घरेलू घरेलू विकृत स्टील बार के लिए अनुबंध में कोई आवश्यकता निर्दिष्ट नहीं है, तो निश्चित लंबाई आमतौर पर 9 मीटर और 12 मीटर है।

आयाम और दिखावट

1) नाममात्र व्यास सीमा और अनुशंसित व्यास

स्टील बार की नाममात्र व्यास सीमा 6 से 50 मिमी है, और स्टील बार के मानक अनुशंसित नाममात्र व्यास 6, 8, 10, 12, 14, 16, 20, 25, 32, 40 और 50 मिमी हैं।

2) रिब्ड स्टील बार की सतह के आकार और आकार में अनुमेय विचलन

रिब्ड स्टील बार अनुप्रस्थ पसलियों के डिजाइन सिद्धांतों को निम्नलिखित नियमों का पालन करना चाहिए:

अनुप्रस्थ पसली और स्टील बार की धुरी के बीच का कोण β 45 डिग्री से कम नहीं होना चाहिए। जब कोण 70 डिग्री से अधिक न हो, तो स्टील बार के विपरीत किनारों पर अनुप्रस्थ पसलियों की दिशाएं विपरीत होनी चाहिए;

अनुप्रस्थ पसलियों की नाममात्र दूरी एल स्टील बार के नाममात्र व्यास के 0.7 गुना से अधिक नहीं होनी चाहिए;

अनुप्रस्थ पसली के किनारे और स्टील बार की सतह के बीच का कोण α 45 डिग्री से कम नहीं होना चाहिए;

स्टील बार की दो आसन्न सतहों पर अनुप्रस्थ पसलियों के सिरों के बीच कुल अंतर (अनुदैर्ध्य पसलियों की चौड़ाई सहित) स्टील बार की नाममात्र परिधि के 20% से अधिक नहीं होना चाहिए;

जब स्टील बार का नाममात्र व्यास 12 मिमी से अधिक नहीं है, तो सापेक्ष रिब क्षेत्र 0.055 से कम नहीं होना चाहिए; जब नाममात्र व्यास 14 मिमी और 16 मिमी है, तो सापेक्ष पसली क्षेत्र 0.060 से कम नहीं होना चाहिए; जब नाममात्र व्यास 16 मिमी से अधिक हो, तो सापेक्ष पसली क्षेत्र 0.065 से कम नहीं होना चाहिए। सापेक्ष पसली क्षेत्र की गणना के लिए, कृपया परिशिष्ट सी देखें।

रिब्ड स्टील बार में आमतौर पर अनुदैर्ध्य पसलियाँ होती हैं या अनुदैर्ध्य पसलियाँ नहीं भी हो सकती हैं;

3) लंबाई और स्वीकार्य विचलन

एक। लंबाई

स्टील बार आमतौर पर निश्चित लंबाई में वितरित किए जाते हैं, और विशिष्ट डिलीवरी लंबाई अनुबंध में निर्दिष्ट की जानी चाहिए;

स्टील बार को कॉइल में वितरित किया जा सकता है, और प्रत्येक कॉइल एक स्टील बार होना चाहिए। यह अनुमति है कि प्रत्येक बैच में कॉइल की संख्या का 5% (यदि दो कॉइल से कम है तो दो कॉइल) दो स्टील बार से बने होते हैं। डिस्क का वजन और डिस्क का व्यास आपूर्ति और मांग पक्षों के बीच बातचीत द्वारा निर्धारित किया जाता है।

बी। लंबाई सहनशीलता

निश्चित लंबाई तक पहुंचाए जाने पर स्टील बार की स्वीकार्य लंबाई विचलन ±25 मिमी से अधिक नहीं होगी;

जब न्यूनतम लंबाई की आवश्यकता होती है, तो विचलन +50 मिमी होता है;

जब अधिकतम लंबाई की आवश्यकता होती है, तो विचलन -50 मिमी होता है।

सी। वक्रता और समाप्ति

स्टील की छड़ों के सिरों को सीधा काटा जाना चाहिए, और स्थानीय विरूपण से उपयोग प्रभावित नहीं होना चाहिए।

आवेदन

विकृत स्टील बार का व्यापक रूप से घरों, पुलों, सड़कों और अन्य सिविल इंजीनियरिंग परियोजनाओं के निर्माण में उपयोग किया जाता है। राजमार्ग, रेलवे, पुल, पुलिया, सुरंग, बाढ़ नियंत्रण और बांध जैसी सार्वजनिक सुविधाओं से लेकर घर निर्माण की नींव, बीम, कॉलम, दीवारें और प्लेटों तक,  डी विकृत स्टील बार  एक अपरिहार्य संरचनात्मक सामग्री है. जैसे-जैसे चीन का शहरीकरण गहराता जा रहा है, बुनियादी ढांचे के निर्माण और रियल एस्टेट के तेजी से विकास ने विकृत स्टील बार की मजबूत मांग पैदा कर दी है ।

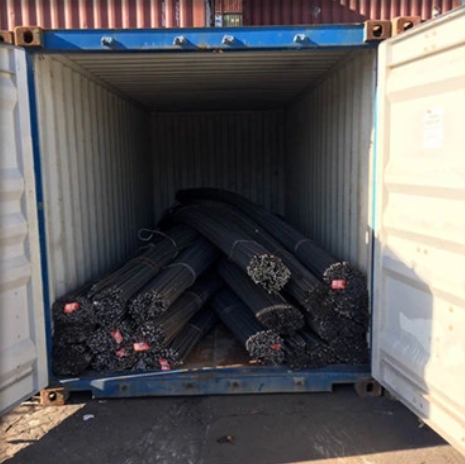

पैकिंग एवं डिलिवरी:
